Kvant Monolith 532nm, 1300mW Scientific Lasermodul
Das Kvant MONOLITH Lasermodul ist ein Einzeldioden-Laserkopf. Die meisten Modelle werden als Freistrahl- oder fasergekoppelte Systeme gefertigt. Die Option der Faserkopplung ist für die meisten Laser vorkonfiguriert und vorgesehen. Monolith Laserköpfe sind mit hochwertigen Laserdioden ausgestattet. Dabei kommen innovative Spitzentechnologie, hochwertige Geräte und Materialien sowie ein unverzichtbarer Kundendienst zum Einsatz. Monolith Laserköpfe können mit allen für Laserdioden verfügbaren Wellenlängen im UV-, sichtbaren und NIR-Bereich konfiguriert werden und bieten somit eine hohe Ausgangsleistung. Alle Module wurden auf Basis der Temperaturstabilisierung entwickelt, um optimale Leistung zu gewährleisten und gleichzeitig maximale Lebensdauer und Leistungsstabilität zu gewährleisten. Das Monolith-Lasermodul verfügt über einen integrierten TEC zur Leistungsstabilisierung.

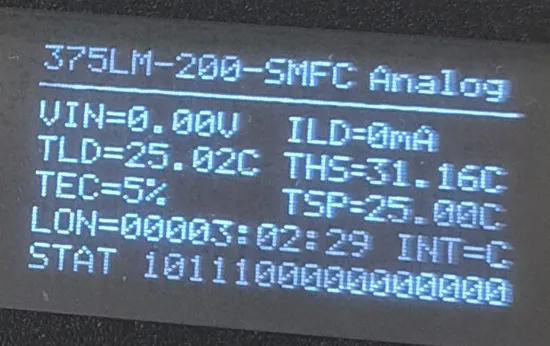

Die Monolith-Lasermodulserie verfügt über verschiedene Steuerfunktionen, wie beispielsweise Drucktasten auf der Oberseite des Laserkopfes. Auch Signal-LEDs sind im Modul enthalten. Der Laserkopf ist mit einem kleinen Datendisplay ausgestattet, das die wichtigsten Echtzeitdaten des Moduls während des Betriebs anzeigt, beispielsweise die elektronischen Antriebswerte und die Temperatur.
Die Lasermodule der Monolith-Serie können mit der KVANT-Software „Kvantum“ gesteuert werden. Sie ermöglicht die Kommunikation mit Ihrem Lasermodul und eine nahtlose Steuerung, um erweiterten Zugriff auf alle verfügbaren Parameter zu erhalten. Selbstverständlich sind Software und Interface im Lieferumfang enthalten.
Specifications

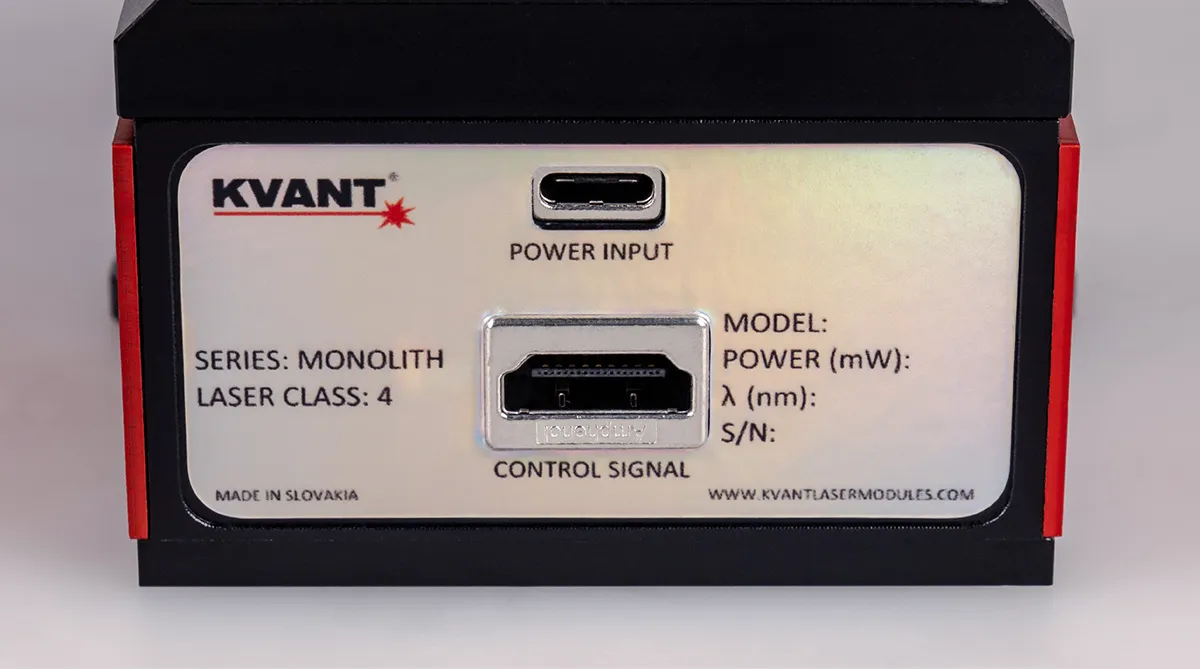

| Module series: | Monolith |
| Model Nr.: | M-532LM-1.25k |
| Optical power: | 1250 mW |
| Laser class according to IEC 60825-1 standard: | 4 |
| Center wavelength: | 532 nm |
| Center wavelength tolerance: | ± 5 nm |
| Spectral width: | < 2 nm |
| Center wavelength thermal drift: | 0.8 nm per 10 °C |
| Beam size (1/e2): | TBD |
| Beam divergence (half angle): | TBD |
| Linear polarization: | Y |
| Polarization ratio: | 100:1 |
| Polarization azimuth tolerance: | ± 5 degree |
| Mode structure: | Multi-mode |
| M2 (horizontal/vertical): | TBD |
| Power stability (over 1 hour, CW operation, after warm-up and ±3°C): | < 0.5 % |
| Pointing stability (over 1 hour, CW operation, after warm-up and ±3°C): | < ±100 µrad |
| Output window beam centering: | < ±1 mm |
| Beam perpendicularity: | < ±1 degree |
| Warm-up time: | < 5 minute |
| Laser power control modes: | Analog, TTL, USB, potentiometer |
| Analog input signal: | 0 – 5V (0.5 – 4.5 V with TCCO* on) |
| TTL input signal: | 0 – 0.8 V: low 2 – 5 V: high |
| Bandwidth (analog input, 3 dB cut-off frequency): | 240 kHz (252 kHz with TCCO* off) |
| Rise time (10% – 90%): | 700 – 900 ns (signal dependent) |
| Fall time (90% – 10%): | 1 – 2 µs (signal dependent) |
| Phase shift: | 0.6 – 4 µs (signal dependent) |
| Analog/TTL input impedance: | 5 kΩ |
| Conection cable (laser head to control box): | HDMI 1.4 or higher, max. length 1m |
| Communication with PC: | USB-C (control box port only) |
| USB interface protocol | |
| Interlock: | Shorted: emission enabled (3.3V, 10 kΩ) Opened: emission disabled |
| Operating base plate temperature range: | < 50 °C |
| Operating ambient temperature range: | 5 – 40 °C (heat sink dependent) |
| Storage temperature range: | (-10) – 80°C |
| Ingress protection (laser head only): | IP64 |
| Power consumption: | typ. 20W max. 50W |
| Input voltage (Type PD): | min. 20V |
| Input voltage connector type: | USB-C (laser head port only) |
| Laser head dimensions (LxWxH): | 70(84) x 120 x 46 mm |
| Laser head weight: | 0.7 kg |
| Control box dimensions (LxWxH): | 53 x 29 x 36 mm (without connectors) |
| Control box weight: | 40 g |
| Expected lifetime: | > 10 000 hours |
